应用范围
适用于DC36V输入额定10A以内有霍尔三相直流无刷电机。
产品应用
科研,生产
工业控制
民用电器
产品特色
换相稳定，效率高
脉冲速度输出，可以检测电机转速
支持占空比调速、速度闭环控制、位置闭环控制、力矩控制多种调速方式
芯片ESD防护等级高，可适应复杂的现场环境
电气性能 | 使用环境参数 | ||||
供电电源 | DC36V | 使用场合 | 场合 | 避免粉尘，油雾及腐蚀性气体 | |
温度 | 0℃-50℃ | ||||
输出电流 | 额定10A | 湿度 | <80%RH，无凝露，无结霜 | ||
震动 | <0.5G(4.9m/s2)10Hz-60Hz | ||||
绝缘电阻 | 常温下>500MΩ | 冷却方式 | 自然冷却 | ||
保存温度 | -20℃——65℃ | ||||
绝缘强度 | 常温下0.5KV | 外形尺寸 | 135*82*45mm | ||
重量 | 200g | ||||

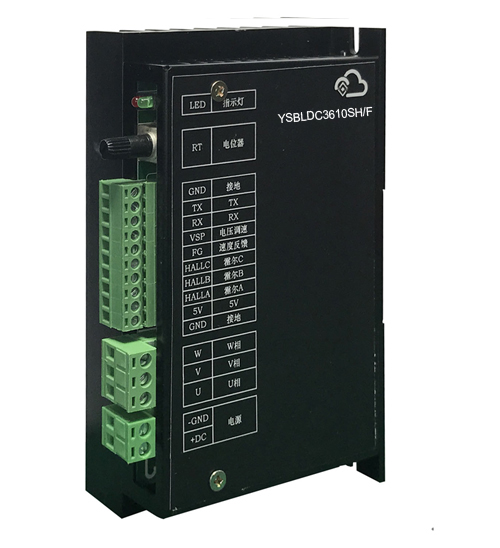

驱动器接线端口及指示灯说明 | |||||
功能 | 标识 | 说明 | |||
电源 | DC+ | 直流DC36V输入 | |||
GND | |||||
电机端 | UVW | U、V、W为电机三相输出信号，接电机绕组 | |||
霍尔信号 | GND | 电机霍尔电源地 | |||
5V | 电机霍尔电源正 | ||||
HA | 霍尔A相输入 | ||||
HB | 霍尔B相输入 | ||||
HC | 霍尔C相输入 | ||||
控制信号 | FG | 电机速度脉冲输出，通过测量信号频率监测电机转速 | |||
VSP | 外部速度控制信号 | ||||
RX | 正反转控制，接地反转，空置正转，设置正反转需要先断电 | ||||
TX | 使能控制，接地使能 | ||||
GND | 驱动器地 | ||||
电位器 | RT | 电位器调速，控制电机0%-100%转速调节 | |||
指示灯 | 红灯 | 故障状态 | |||
绿灯 | 表示处于通电状态 | ||||

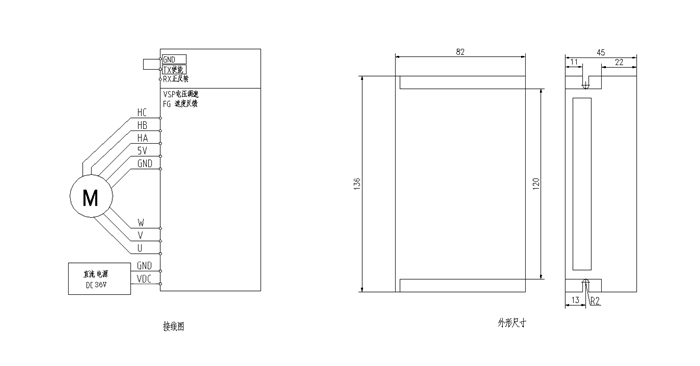

接线及尺寸示意图 | |||||
