57系列高性能直流无刷电机（烧结） |
| |
1.使用环境 | -10℃～40℃ | |
2.磁钢材料 | 烧结钕铁硼 | |
3.极数/相数 | 4/3 | |
4.绝缘等级 | B | |
技术数据 |
| 型号 | 电压 | 额定参数(RATED LOAD) | 峰值转矩 | 力矩常数 | 反电势常数 | 转子惯量 | 机身长 | 重量 | |||
| VDC | 转速(rpm) | 转矩(Nm) | 电流(A) | 功率(W) | Nm | N.M/A | Back EMF | kg.mm2 | L:mm | Kg | |
| 57BL55S-230 | 24 | 3000 | 0.2 | 4 | 63 | 0.6 | 0.063 | 4.58 | 8.5 | 55 | 0.48 |
| 57BL75S-230 | 24 | 3000 | 0.4 | 7.5 | 125 | 1.2 | 0.064 | 4.52 | 13.48 | 75 | 0.79 |
| 57BL95S-230 | 24 | 3000 | 0.6 | 12 | 188 | 1.8 | 0.064 | 4.54 | 21.38 | 95 | 1.1 |
| ★以上仅为代表产品，派生产品可根据客户要求制作。 | |||||||||||

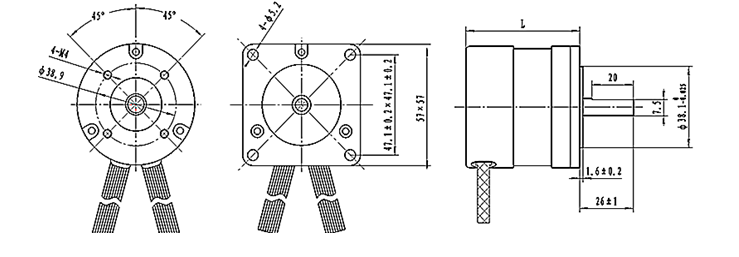

外形尺寸（单位：mm） |
|
接线图 |
|
驱动器电气参数 |
| 环境温度 | ‘-20℃～50℃ | ||||||||||
| 存储温度 | ‘-40℃～85℃ | ||||||||||
| 额定输入电压(DC) | 36V备注：集成欠压保护(<12V)及过压保护(>40V) | ||||||||||
| 额定输出电流 | 0.1A-4.5A | ||||||||||
| 最大输出电流 | 6.5A 备注：集成过流保护(7A) | ||||||||||
| 最大输出功率 | 200W | ||||||||||
| 适合电机转速 | 500-5200rpm | ||||||||||
| 霍尔信号电压(DC) | 2.4V-28V | ||||||||||
| 软启动 | 可选 | ||||||||||
| 随动运行 | 可选 | ||||||||||
| 刹车 | 可选 | ||||||||||
| FOC弦波控制 | 可选 | ||||||||||
| 无霍尔控制 | 可选 | ||||||||||
| 485通讯 | 可选 | ||||||||||
| 尺寸（长*宽*高）单位：mm | 52*52*15（20） |
