42系列直流无刷电机（烧结） |
| |
1.使用环境 | -10℃～40℃ | |
2.磁钢材料 | 烧结钕铁硼 | |
3.极数/相数 | 8/3 | |
4.绝缘等级 | B | |
技术数据 |
| 型号 | 电压 | 额定参数(RATED LOAD) | 峰值转矩 | 力矩常数 | 反电势常数 | 转子惯量 | 机身长 | 重量 | |||
| VDC | 转速(rpm) | 转矩(Nm) | 电流(A) | 功率(W) | Nm | N.M/A | Back EMF | kg.mm2 | L:mm | Kg | |
| 42BL53-230 | 24 | 3000 | 0.1 | 1.8 | 32 | 0.3 | 0.055 | 3.3 | 3.6 | 53 | 0.35 |
| 42BL73-230 | 24 | 3000 | 0.2 | 3.4 | 63 | 0.6 | 0.057 | 3.3 | 6.8 | 73 | 0.55 |
| 42BL93-230 | 24 | 3000 | 0.3 | 5. 2 | 95 | 0.9 | 0.058 | 3.4 | 10.8 | 93 | 0.75 |
| ★以上仅为代表产品，派生产品可根据客户要求制作。 | |||||||||||

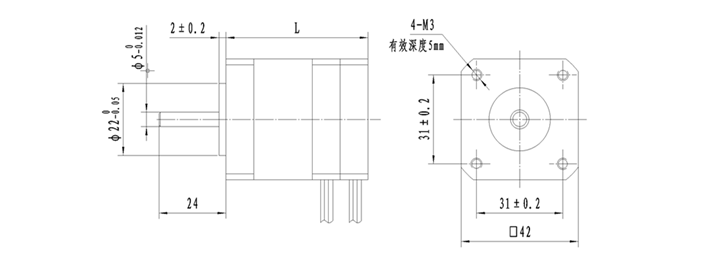

外形尺寸（单位：mm） |
|

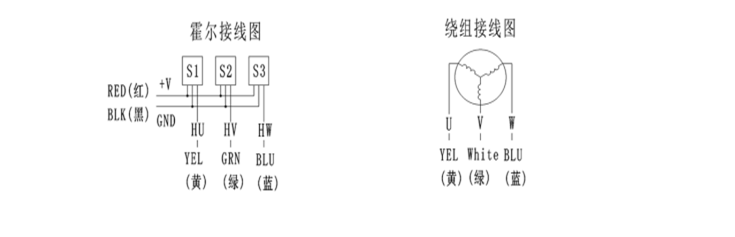

接线图 |
|
驱动器电气参数 |
| 环境温度 | ‘-20℃～50℃ | ||||||||||
| 存储温度 | ‘-40℃～85℃ | ||||||||||
| 额定输入电压(DC) | 24V备注：集成欠压保护(<12V)及过压保护(>30V) | ||||||||||
| 额定输出电流 | 0.1A-4.5A | ||||||||||
| 最大输出电流 | 4.5A 备注：集成过流保护(5.5A) | ||||||||||
| 最大输出功率 | 100W | ||||||||||
| 适合电机转速 | 500-5000rpm | ||||||||||
| 霍尔信号电压(DC) | 2.4V-28V | ||||||||||
| 软启动 | 可选 | ||||||||||
| 随动运行 | 可选 | ||||||||||
| 刹车 | 可选 | ||||||||||
| FOC弦波控制 | 可选 | ||||||||||
| 无霍尔控制 | 可选 | ||||||||||
| 485通讯 | 可选 | ||||||||||
| 尺寸（长*宽*高）单位：mm | 38*38*15（20） |
